발진과 공진

by 아바사자 2020. 11. 2.

발진의 정의



           1.능동회로/시스템에서 입력신호가 없는데 출력신호가 검출되는 상황

 2.DC 신호가 AC 신호로 변환되는 것
            3.
원하지 않는 주파수대역에서 정체 불명의 공진신호가 뜨는 경우







◈ 발진이 생기는 이유



      1) 트랜지스터 레이아웃상의 loop





트랜지스터 구조 자체에서 발생하는

기생 캐패시터로 인해 발진 발생한다.

     parallel negative feedback (병렬부성궤환)                                  Series negative feedback (직렬부성궤환)



두가지 방법으로 발진을 해결할 수 있다.



   2) 공통 Ground에 의한 LOOP



GND에 전원, 신호 Noise 교류 신호가 GND에 들어가면서 발진이 발생한다.



해결방법은 분리 할 수 있다면 용도별 GND 를 분리 후

GND 레벨을 맞추기 위해 Inductor로 연결한다.







 공진의 이해





주파수 선택적 특성을 가지는 현상

주파수를 선택해야 하는 모든 경우에 공진의 개념이 적용

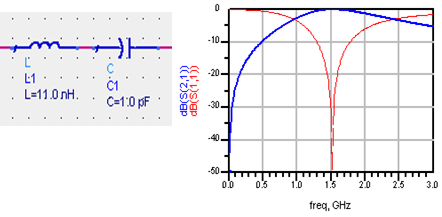

직렬 공진 (Series Resonance)

Band Pass Filter 와 동일



병렬 공진 (Palallel Resonance)

Band Stop filter 와 동일







◈ 공진=임피던스 매칭







공진에서의 Q(Quality factor)







Quality factor에 따른 특성 그래프











출처: RFDH (RF Design House)
